Vad är Ingress Protection Rating och vad betyder det?

Bli bekant med de internationella skyddssymbolerna som används för att indikera intrång av fasta föremål och vätskor i elektriska kapslingar.

Ingress Protection Rating (eller IP -klassificering) är en internationell standard (IEC 60529) för graden av skydd eller tätningseffektivitet av elektriska kapslingar mot intrång av föremål, vatten, damm eller oavsiktlig kontakt. Denna standard motsvarar den europeiska standarden EN 60529.

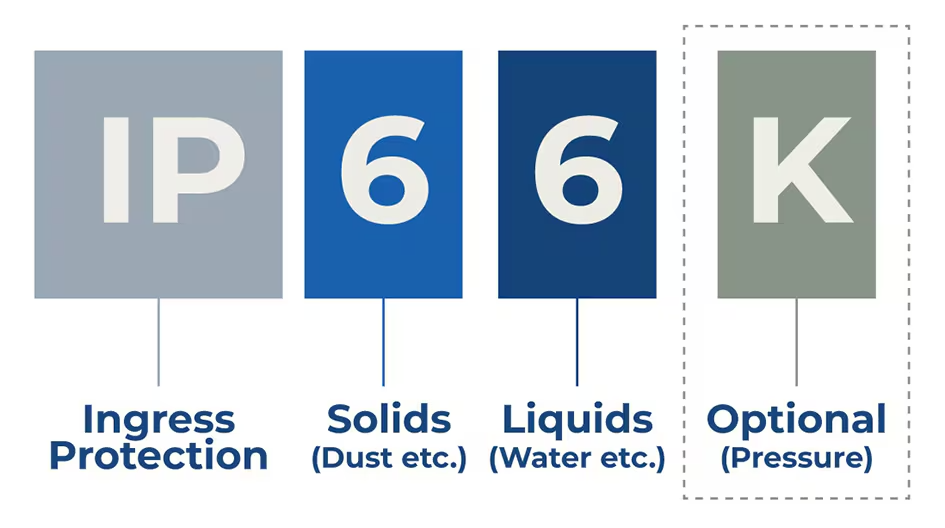

IP -betyg består ofta av bokstäverna IP (Ingress Protection) följt av två nummer och valfria bokstäver. De två siffrorna och den sista bokstaven anger följande skyddskategori.

Första siffran fast skydd

Den första siffran efter IP indikerar skyddsnivån som tillhandahålls till sluten utrustning mot fasta främmande föremål och mänsklig kontakt med farliga delar som ledande kroppar.

nivå

Storleken på det skyddade objektet

Effektivitet

X

-

X indikerar att det inte finns några uppgifter om den angivna skyddsnivån

O

Inget skydd

Inte skyddad från föremål som berör eller går in

1

Diameter> 50mm

Stor yta på ett objekt

Avsiktlig kontakt kan inte förhindras

2

Diameter> 12,5 mm

Finger eller liknande objekt

3

Diameter> 2,5 mm

Verktyg, tjocka ledningar, etc.

4

Diameter> 1 mm

De flesta ledningar, skruvar etc.

5

Förhindra damm

Ingången av damm är tillräckligt för att orsaka skador på utrustningen under drift

Förhindra kontakten helt

6

dammtät

Ingen damminträngning

Förhindra kontakten helt

Andra antalet: Skydd mot vätskor

Det andra numret efter IP i kodbetyget indikerar skyddsnivån som den vattentäta höljet ger till enheten.

nivå

Storleken på objektet som skyddas

Effektivitet

X

-

X indikerar att det inte finns några uppgifter om den angivna skyddsnivån

O

Inget skydd

Kan inte förhindra vatteninträngning

1

Droppande

Droppande vertikal

2

Droppande vid sluttningen <15 °

Vertikal droppande när skåpet lutas <15 °

3

Vattenspray

Vattenspray i vinkel <60o från vertikal

4

Stänk

Skyddar ställdonet från vatten som stänker på huset från alla riktningar

5

Vattenstråle

Skydda push -stången från vattenspray från ett munstycke (6,3 mm) sprut mot lådan från valfri riktning

6

Kraftfull vattenspray

Skyddar ställdonet från starkt munstycksvattspray (12,5 mm munstycke) sprutning mot skåpet från valfri riktning

7

Nedsänkningsdjup upp till 1 m

Vatteninträngning under tillfällig nedsänkning (nedsänkningsdjup upp till 1 m)

8

Nedsänkningsdjup överstiger 1 m

Vatteninträngning under kontinuerlig nedsänkning (nedsänkningsdjup överstiger 1 m)

9k*

Kraftfull hög temperaturvattenspray

Nära avstånd högt tryck och hög temperatursprutning

*Alla tester märkt IPX9 med bokstaven 'K' i standard IEC 60529 definieras av ISO 20653 -standarden.

® -aktörer markerade med IP66 och IP69K

Industriella ställdon används ofta i miljöer där de är föremål för både vätskor och fasta ämnen. Därför, Alla våra ställdon med aluminiumhus testas för att uppnå IP66 och IP69K betyg, vilket gör dem mångsidiga för ett brett utbud av applikationer.

Ställdon markerade med IP66 -betyg är helt skyddade mot damminträngning och starka vattenstrålar från vilken riktning som helst. Detta gör dem lämpliga för utomhusbruk vid förändrade väderförhållanden.

Om applikationen kräver tvätt med högtemperatur, högtrycksvattenstrålar, är IP69K den rekommenderade skyddsnivån. Detta är ett vanligt krav, till exempel i jordbruksmaskiner, där ställdon inte behöver täckas eller skyddas. Efter fältarbete utsätts ofta ställdon för smuts, gödselmedel och ofta högtryckstvätt.

IP66

  • Förhindra att allt damm kommer in
  • Skyddar ställdonet från vattenstrålar med högt tryck från alla riktningar

IP69K

  • Förhindra att allt damm kommer in
  • Skyddar mot Steam Jet Cleaning
