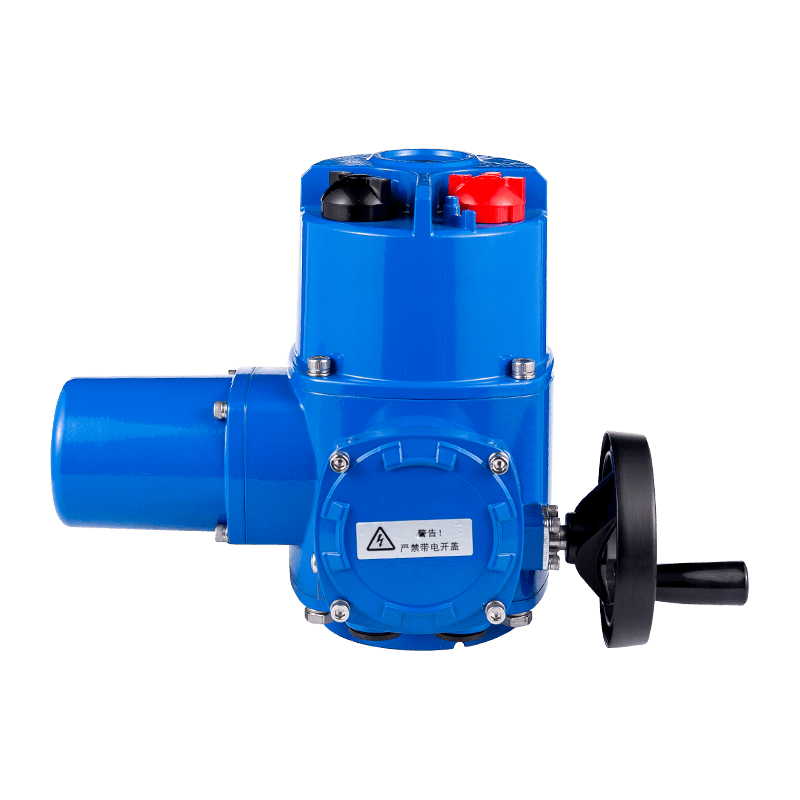

QL-serien med elektriska enheter för roterande ventil inkluderar vanliga, integrerade, reglerande, intelligenta, explosionssäkra och andra serier. Lämplig för att styra fjärilsventiler, kullventiler, pluggventiler och andra ventiler som roterar 90 grader. Denna serie produkter ärver strukturella fördelar med Q -serien, med liten storlek, lätt vikt, hög skyddsnivå, effektivt mekaniskt transmissionssystem, stabilt prestanda och vackert utseende.
Modelllspecifikationer och huvudprestationsparametrar
Modellspecifikationer | Vridmoment N.m | Hastighet r/min | Spänning 380V | Spänning 220V | Manuell hastighetsförhållande | Maximal ventilstam | Referensvikt (kg) | ||
Driva W | Elström En | Driva W | Elström En | ||||||
QL05 | 50 | 1 | 45 | 0.16 | 60 | 0.29 | 60: 1 | 19 | 8 |
QL10 | 100 | 1 | 60 | 0.18 | 75 | 0.32 | 60: 1 | 19 | 8 |
QL15 | 150 | 1 | 75 | 0.22 | 90 | 0.43 | 60: 1 | 19 | 8 |
QL20 | 200 | 1 | 90 | 0.26 | 120 | 0.50 | 90: 1 | 28 | 13 |
QL30 | 300 | 1 | 120 | 0.32 | 150 | 0.64 | 90: 1 | 28 | 13 |
QL40 | 400 | 1 | 150 | 0.37 | 180 | 0.83 | 90: 1 | 28 | 13 |
QL60 | 600 | 1 | 180 | 0.72 | 250 | 1.40 | 87: 1 | 38 | 26 |
QL90 | 900 | 1 | 250 | 1.00 | 370 | 2.00 | 87: 1 | 38 | 26 |
QL120 | 1200 | 1 | 250 | 1.00 | 370 | 2.00 | 87: 1 | 38 | 26 |
QL150 | 1500 | 1 | 370 | 1.65 | 550 | 3.15 | 87: 1 | 38 | 26 |
QL200 | 2000 | 0.5 | 370 | 1.65 | 550 | 3.15 | 348: 1 | 55 | 35 |
QL300 | 3000 | 0.5 | 370 | 1.65 | 550 | 3.15 | 348: 1 | 55 | 35 |
QL400 | 4000 | 0.5 | 550 | 2.7 | 348: 1 | 55 | 35 | ||
QL500 | 5000 | 0.5 | 550 | 2.7 | 348: 1 | 55 | 35 |
QL -utseende och anslutningsdimensioner
Modell/storlek | B1 | B2 | H | H1 | H2 | L | L1 | D |
Q05/15 | 68 | 114 | 156 | 270 | 73 | 250 | 157 | 140 |
Q20/40 | 91 | 157 | 191 | 273 | 103 | 332 | 208 | 160 |
F60/150 | 143 | 203 | 227 | 309 | 126 | 424 | 232 | 250 |
F200/500 | 143 | 203 | 291 | 373 | 190 | 424 | 232 | 250 |
Model | Valfritt flänsnummer | d1 | d2 | d3 | n-d4 | D7 (max) | b | H | h | h1 |
F5-15 | F05 | 92 | / | 50 | 4-m6 | 19 | 5 | 35 | 0 | 2 |
F07 | 92 | / | 70 | 4-m8 | 19 | 5 | 35 | 0 | 2 | |
Q20-40 | F07 | 125 | / | 70 | 4-m8 | 28 | 8 | 42 | 0 | 3 |
F10 | 125 | / | 102 | 4-m10 | 28 | 8 | 42 | 0 | 3 | |
F60-120 | F10 | 150 | / | 102 | 4-m10 | 38 | 10 | 60 | 0 | 3 |
F12 | 150 | / | 125 | 4-M12 | 38 | 10 | 60 | 0 | 3 | |
F14 (anpassad) | 197 | / | 140 | 4-M16 | 38 | 10 | 60 | 0 | 3 | |
Q150 | F14 | 197 | / | 140 | 4-M16 | 38 | 10 | 60 | 0 | 3 |
Q200-500 | F14 | 215 | / | 140 | 4-M16 | 55 | 16 | 80 | 0 | 5 |
F16 | 215 | / | 165 | 4-M203 | 55 | 16 | 80 | 0 | 5 |
