AK, AKZ Multi Turn Intelligent Electric Actuator

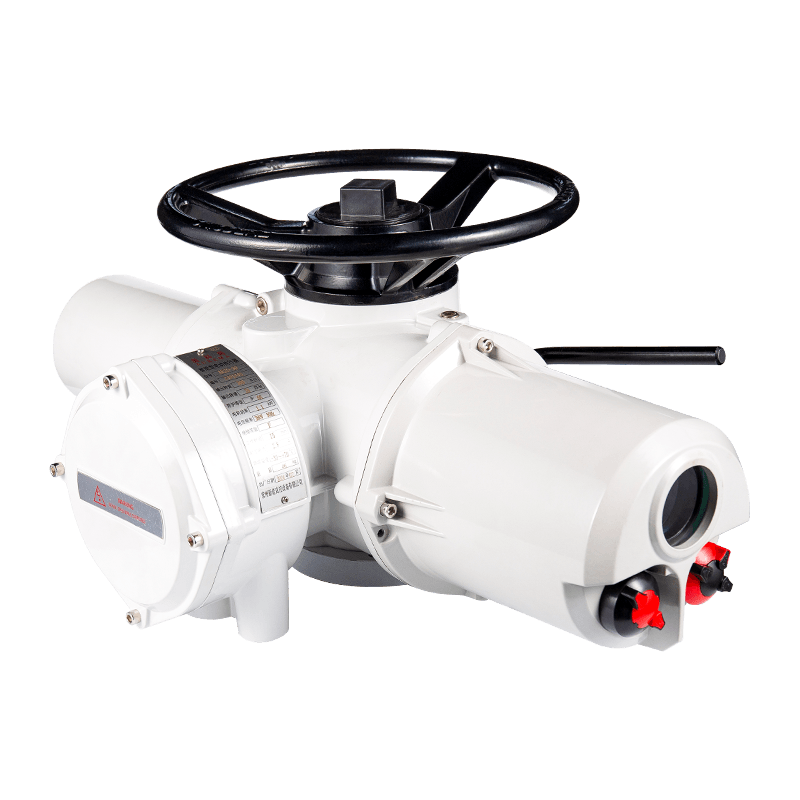

Aukema Rotary Intelligent Electric Actuator har två kontrolltyper: AK Intelligent Switch -typ och AKM Intelligent justeringstyp. Lämplig för att styra jordventiler, grindventiler, gasventiler, vattengrindventiler och andra ventiler, det är en ny generation av ventilstyrningsexperter.

Få En Offert

EnK, AKZ Tre-Phase Performance Data

Modelll	Utgångsmoment (nm)	Utgångshastighet (varvtal)	Matningsspänning (v)	Effektfasnummer (pH)	Frekvens (Hz)	Nominell kraft (KW)	Klassad ström (a)	Referensvikt (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
Ak25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
Ak35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
Ak40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
Ak95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AKS Enfase Actuator Performance Data

Model	Utgångsmoment (nm)	Utgångshastighet (varvtal)	Matningsspänning (v)	Effektfasnummer (pH)	Frekvens (Hz)	Nominell kraft (KW)	Klassad ström (a)	Referensvikt (kg)
Aks18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
Aks25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ Actuator externa dimensioner

AK18-40-typ

Ställdonsparametrar \ Aktuatorspecifikationer	A	B	C	D	E	F
AK18	320	425	305	360	270	630
Ak25	360	460	330	395	355	750
Ak35	420	515	365	400	360	760
Ak40	850	785	480	510	480	990

AK70-95-typ

AK, AKZ Actuator flänsstorlek

Anslutningsstorlek för vridmomenttyp (JB2920)

Ställdonsparametrar \ Aktuatorspecifikationer	D	D1	D2	di	d2	d	h	Hej	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-m10	11.5	2	5	23.5
Ak25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
Ak35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
Ak40	φ275	φ235	φ180	φ62	φ82	4 -φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4 -φ26	16	2	6	30

Anslutningsstorlek för trycktyp (GB12222)

Ställdonsparametrar \ Aktuatorspecifikationer	Flänsnummer	D	D1	D2 (F8)	f	d (max)	d	L	n	a
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
Ak25	F14	175	140	100	4	T36	M16	55
Ak35	F16	210	165	130	5	T44	M20	70
Ak40	F25	300	254	200		T60	M16	90	8	22,5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22,5 °

Jämförelsediagram över AK- och AKZ -ledningsterminaler

Terminalblock serienummer	Terminalblockdefinition	Terminalblock serienummer	Terminalblockets namn	Terminalblock serienummer	Terminalblockets namn
	Grundläggande karaktär (jordning)	16	S7 Håll relä 1 ände*	31
1	380VAC1 **	17	S7 Håll relä 2*	32
2	380VAC2 **	18	S8 Håll reläet 1 ände*	33	Fjärrstängning
3	380VAC3 **	19	S8 håll relä 2 terminaler*	34	Håll/stopp
4	DC strömförsörjning 0V (24V DC strömförsörjning "-" Utgång)	20	S9 Håll relä 1 ände*	35	Öppna på distans
4	DC strömförsörjning 0V (24V DC strömförsörjning "-" Utgång)	21	S9 Håll relä 2 terminaler*	36
5	DC strömförsörjning 24V (24V DC Strömförsörjning "" Utgång)	22	4-20 mA-ventilläge Feedback Aktuell utgång	37	Manual/automatisk högspännings vanlig sida*
5	DC strömförsörjning 24V (24V DC Strömförsörjning "" Utgång)	23	4-20 mA-ventilposition Feedback Aktuell utgång-	38	Avlägsna högspänningskommonder*
6	S1 Relä END 1 (öppen på plats)	24		39	Manual/automatisk lågspänning vanlig sida*
7	S1 relä 2 slutar (öppen på plats)	25	Emergency Action (ESD)	40	S6 Relä Common Terminal (Fault Alarm)
8	S2 relä 1 ände (av på plats)	26	4-20 mA-ventilpositionstyrning ströminmatning	41	S6 Relä END 1 (Fellarm)
9	S2 relä 2 slutar (av på plats)	27	4-20 mA-ventilpositionstyrning ströminmatning-	42	S6 Relä Terminal 2 (Fault Alarm)
10	S3 Reläterminal 1 (öppen vridmoment)	28	Manuell/automatisk signalväljare	43
11	S3 Reläterminal 2 (öppen vridmoment)	29	S10 Håll relä 1 ände*
12	S4 Relä 1 ände (av vridmoment)	30	S10 håll relä 2 terminaler*
13	S4 Relä 2 slutar (vridmoment)	Varna! Innan du ansluter till strömförsörjningen, se det nominella spänningsvärdet på typskylten på den elektriska ställdonet. När strömförsörjningen är trefas 380V , anslut nr 1.2.3-terminalen, och när strömförsörjningen är enfas 220V, anslut nr 1.2-terminalen.
14	S5 relä 1 ände (fält/fjärrkontroll)
15	S5 relä 2 slutar (fält/fjärrkontroll)

AK Kablar Kabel Inloppsstorleksspecifikationer: Mittinloppet är NPT1-hälften och de två inloppsportarna på båda sidor är NPT1.
Fyra trefas (380VAC/50Hz) kraftterminaler och tre enfas (220VAC/50Hz) kraftterminaler, med en specifikation av M5. Det finns totalt 43 signalterminaler, med en specifikation av M4.
Intelligent switchtyp: 3-kärnkraftsladd; Kontrolltråd 3-kärna; 15 kärnsignalkabel.
Obs: Om du behöver utöka mer statusindikatorkontakter eller busskontroll och ha speciella krav, vänligen kontakta leverantören eller vårt företag.3
