| Para | Tekniska parametrar | Basdel | Extern del |
Gradering
Produktion
Nm | Förhållande | Input
Nm | M.a.
± 10% | Opton
förhållande | Max borrning
dia.
mm | Max.
Sticka
Knall | Elektrisk ställdonanslutning | Ventilanslutning ACC ISO5211 | D1 | P.c.d | D3 | H0 | H1 | H2 | H3 |
| IS05210 | JB2920 | Standardmontering | Frivillig
Montering | D2 | N-HP |
| DAS-ZS10 | 220 | 2,5: 1 | 105 | 2.1 | - | 22 | 75 | F10 | Z10 | F10 | - | 70 | 102 | 4-M10-15 | 125 | 2 | 47 | 70 | 104 |
| DAS-ZS20 | 350 | 3: 1 | 140 | 2.5 | - | 28 | 113 | F10 | Z10 | F12 | F10 | 85 | 125 | 4-M12-18 | 150 | 3 | 49 | 70 | 113 |
| Das-z0 | 550 | 3: 1 | 215 | 2.5 | - | 36 | 127 | F10-F14 | Z10-Z20-Z30 | F14 | F12 | 100 | 140 | 4-M16-24 | 175 | 3 | 58 | 78 | 124 |
| Das-z1 | 900 | 3,6: 1 | 295 | 3 | - | 42 | 141 | F10-F14 | Z20-Z30 | F16 | F14 | 130 | 165 | 4-M20-30 | 210 | 3 | 69 | 85 | 133 |
| Das-z2 | 1400 | 4.1: 1 | 405 | 3.5 | - | 50 | 190 | F10-F14 | Z30-Z45 | F20 | F14-F16-F25 | 140 | 205 | 8-M16-24 | 250 | 4 | 69 | 87 | 145 |
| DAS-Z2-1C* | 9.6: 1 | 195 | 7.3 | 6.5 ~ 9.6 | F10-F14-F16 | Z20-Z30-Z45 |
| Das-z2-1s | 13.3: 1 | 150 | 9.6 | 8.5 ~ 18.4 | F10-F14 | Z10-Z20-Z30 |
| Das-z3 | 2500 | 4,5: 1 | 655 | 3.8 | - | 60 | 268 | F10-F14-F16 | Z30-Z45-Z60 | F25 | F16-F20 | 200 | 254 | 8-M16-24 | 300 | 4 | 82 | 95 | 159 |
| DAS-Z3-1C* | 10.5: 1 | 315 | 8 | 72 ~ 10.5 | F10-F14-F16 | Z20-Z30-Z45-Z60 |
| Das-z3-1s | 19.9: 1 | 175 | 14.3 | 9.9-27 | F10-F14 | Z10-Z20-Z30 |
| Das-z35 | 4000 | 5.2: 1 | 905 | 4.4 | - | 70 | 308 | F14-F16-F25 | Z45-Z60-Z90 | F30 | F2 | 230 | 298 | 8-M20-30 | 350 | 4 | 103 | 133 | 208 |
| DAS-Z35-1C | 12.2: 1 | 435 | 9.3 |
8.3 ~ 12.2 | F10-F14-F16 | Z30-Z45-Z60 |
| DAS-Z35-1S | 23: 1 | 245 | 16.5 | 11.5 ~ 31.3 | F10-F14 | Z10-Z20-Z30-Z45 |
| Das-z4 | 5000 | 5.7: 1 | 1030 | 4.8 | - | 80 | 402 | F14-F16-F25 | Z60-Z90-Z120 | F35 | F25-F30 | 260 | 356 | 8-m30-45 | 415 | 5 | 146 | 149 | 246 |
| DAS-Z4-1C* | 18.3: 1 | 360 | 13.9 | 10.7 ~ 18.3 | F14-F16-F25 | Z30-Z45-Z60-Z90 |
| DAS-Z4-1S | 38.5: 1 | 180 | 27.7 | 20.3 ~ 51.3 | F10-F14-F16 | Z20-Z30-Z45 |
| Das-z5 | 8000 | 6.3: 1 | 1500 | 5.3 | - | 95 | 512 | F16-F25-F30 | Z90-Z120-Z180 | F35 | F25-F30 | 260 | 356 | 8-m30-45 | 415 | 5 | 159 | 172 | 1276 |
| DAS-Z5-1C* | 20.3: 1 | 525 | 15.4 | 11.8 ~ 20.3 | F14-F16-F25 | Z45-Z60-Z90-Z120 |
| Das-z5-1s | 42.8: 1 | 260 | 30.8 | 22.4 ~ 56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 |
| Das-z6 | 13000 | 6.3: 1 | 2430 | 5.3 | - | 110 | 1110 | F16-F25-F30 | Z180-Z250 | F40 | F30-F35 | 300 | 406 | 8-m36-54 | 475 | 5 | 174 | 209 | 1348 |
| Das-z6-1c* | 20.3: 1 | 850 | 15.4 | 11.8 ~ 20.3 | F14-F16-F25 | Z60-Z90-Z120-Z180 |
| Das-z6-1s | 42.8: 1 | 425 | 30.8 | 22.4 ~ 56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 |
| Das-z7 | 20000 | 5.9: 1 | 4000 | 5 | - | 120 | 1310 | F25-F30-F35 | Z250-Z350-Z500 | F48 | F40 | 370 | 483 | 12-m36-54 | 560 | 6 | 196 | 219 | 1346 |
| Das-z7-1c* | 19: 1 | 1390 | 14.4 | 11 ~ 19 | F14-F16-F25 | Z90-Z120-Z180-Z250 |
| Das-z7-1s | 94.4: 1 | 295 | 67.9 | 36.9-94.4 | F14-F16 | Z30-Z45-Z60 |
| Das-z8 | 30000 | 7: 1 | 5050 | 5.9 | - | 140 | 2140 | F30-F35 | Z350-Z500 | F60 | F48 | 470 | 603 | 20-m36-54 | 70 | 6 | 217 | 237 | 382 |
| Das-z8-1c* | 31.9: 1 | 1240 | 24.2 | 13.9-31.9 | F16-F25-F30 | Z120-Z180-Z250-Z350 |
| Das-z8-1s | 112: 1 | 375 | 80.6 | 43.8 ~ 112 | F14-F16 | Z30-Z45-Z60 |
| Das-z9 | 50000 | 7: 1 | 8500 | 5.9 | - | 180 | 4000 | F30-F35 | Z500-Z800-Z1000 | F60 | - | 470 | 603 | 20-m36-54 | 805 | 6 | 242 | 260 | 1445 |
| DAS-Z9-1C* | 31.9: 1 | 2070 | 24.2 | 13.9 ~ 31.9 | F25-F30-F35 | Z180-Z250-Z350-Z500 |
| Das-z9-1s | 143.5: | 485 | 103.3 | 78.6 ~ 143.5 | F14-F16-F25 | Z45-Z60-Z90 |
Anmärkningar:
För modellen med "*" är ingångsrotationsriktningen motsatt av utgångsrotationsriktningen, såsom DAS-Z35-1C, när ingångsrotationen är medurs, är utgångsrotationen anti -urs.
Ett enda steg
B dubbelsteg
C dubbelsteg

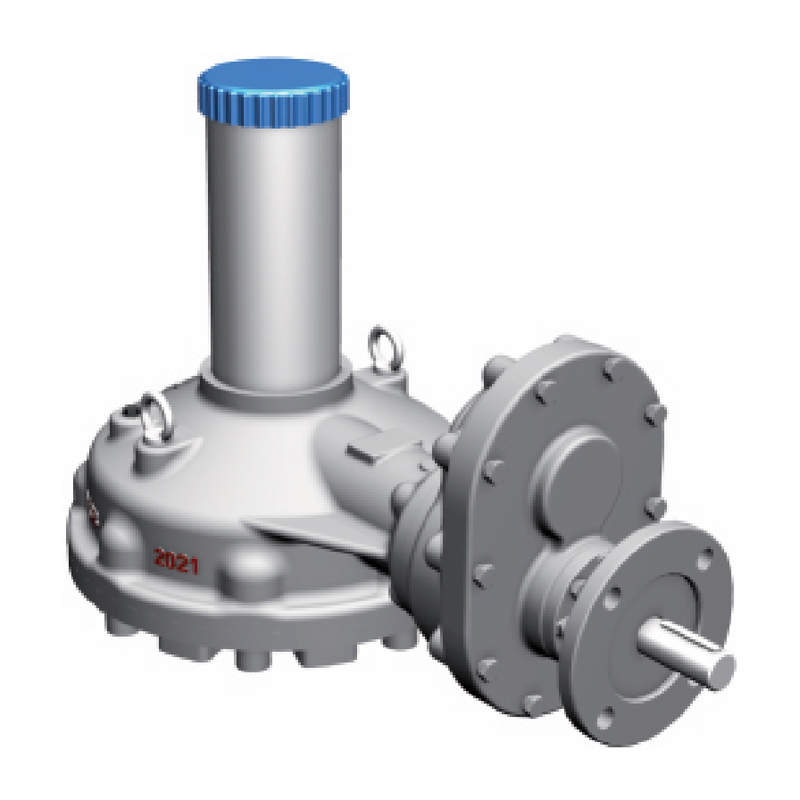

Produktintroduktion
Det finns fem serier med flera svängväxlar, inklusive BH-V-serie (standardtyp), RK & 2CK-serien (kan acceptera större ventilstamdia.), BA-serien (för inhemsk försäljning), 7BH-serien (non trust) och RMMD-serien (tre ingångar). Kroppens valfria material kan vara duktilt järn, kolstål etc. Montering av fläns enligt LS05210 från F07 till F60.Torque -intervallet upp till 50000 nm.
Ansökan
Växellådorna som är lämpliga för gjutna och fabed slurgrindar, grindventiler, jordventiler som serverar vatten, olja, gas, kemisk, kraft och allmänna industriella tillämpningar.
Karakteristisk
Produkt utformad för att passa manuell och motorriserad applikation. Kan också leverera låsenhet och kedjehjul. Motorfläns enligt LSO 5210 eller JB2900;
Standardkroppsmaterial är duktilt järn och kolstål. Anpassat stål med låg temperatur eller rostfritt stål är valfria;
Omgivningstemperatur: -20 ℃ till 120 ℃ och kan också anpassas för miljö med låg temperatur, såsom -30 ℃, -40 ℃, -59 ℃ etc:
Standardskyddsgraden är LP65 och LP67, LP68 kan anpassas.
Modellbeskrivning
Bh-vserier
BH-V: Single Steg, såsom BH-V0
BH-V-S: Dubbelsteg, "S" är kod för reduktionsutrustning, till exempel BH-V35-1S
Modellnummer började med "D" för växellåda med motoriserad applikation.
såsom DBH-V0.
RK & 2CK -serien lämplig för stor ventilstam
RK & 2CK NUMMER: Singelsteg, såsom RK05,2CK2, etc.
2CK-S: Dubbelsteg, "S" är kod för reduktionsutrustning, till exempel 2CK3-1S
Modellnummer började med "D" för växellåda med motoriserad applikation.
såsom DRK05.D2CK3.
Seriefunktioner
BH-V & MA-serie
Komplett utbud av flera svängar avfasningsutrustning för att kräva manuella och motoriserade applikationer. Används allmänt på grindventilen, globe ventilen och sluice Gates.etc.
Huvudmaterialet är gjutstål, duktilt järn, etc, alternativ, material, stål med låg temperatur, stål.
Vridmomentområdet från220 nm till 50000 nm (162 till 36900 lbf.ft)
Tryck sträcker sig från 75kn till 4000kn.
Vattentät klass: LP65, LP67 och LP68 är valfria;
Omgivningstemperatur: -20'CTO 120 'C, men -30'C, -40'C, -59'C och annan låg temperatur är valfria
Adonts båge tand desian, genom att använda bearina, mer flexibel överföring, högre effektivitet.
RK & 2CK -serien
Komplett utbud av flera svängar avfasningsutrustning för att kräva manuella och motoriserade applikationer. Används allmänt på grindventilen, globe ventilen och sluice Gates.etc.
Drivhylsan och drivbusken är integrerad typ, kan acceptera större ventilstamdia.
Huvudmaterialet är gjutstål, stål med låg temperatur och rostfritt stål är valfria;
Vattentät klass: LP65;
Omgivningstemperatur: -20'C till 120 C, men -30'C, -40'C, -59'C och annan låg temperatur är valfria
Antar båganddesign genom att använda lager, mer flexibel överföring, högre effektivitet.
7bh -serie
Lättkantig avfasningsutrustning som är lämplig för ventilerna som inte överför tryck till operatören, inklusive 2 modeller, montering av fläns kan anpassas enligt användaren, bättre matchande ventil;
Huvudmaterialet är duktilt järn:
Vattentät klass: LP65, | P67 och LP68 är valfria;
Vattentät klass: LP65;
Omgivningstemperatur: -20'C till 120 ° C
Antar båganddesign genom att använda lager, mer flexibel överföring, högre effektivitet.
Rmmd -serie
Trevvägstyp avfasningsutrustning med tre ingångar. Drivhylsan och drivbusken är integrerad typ och kan acceptera större ventilstamdia. Lämplig för krävande manuella och motoriserade applikationer.
Denna serie ändras på RK & 2CK -serien, så den kan användas tillsammans med RK & 2CK -serien;
När du använder RMMD -serieprodukterna, var uppmärksam på de tre inmatningsrotationsriktningen;
Huvudmaterial: gjutstål; Stål med låg temperatur och rostfritt stål är valfritt;
Den vattentäta klass: P65:
Omgivningstemperatur: -20'C till 120 'C, men -30'C, -40'C, -59'C och annan låg temperatur är valfria
Antar bågetand desian genom att använda lager, mer flexibel överföring, högre effektivitet.
