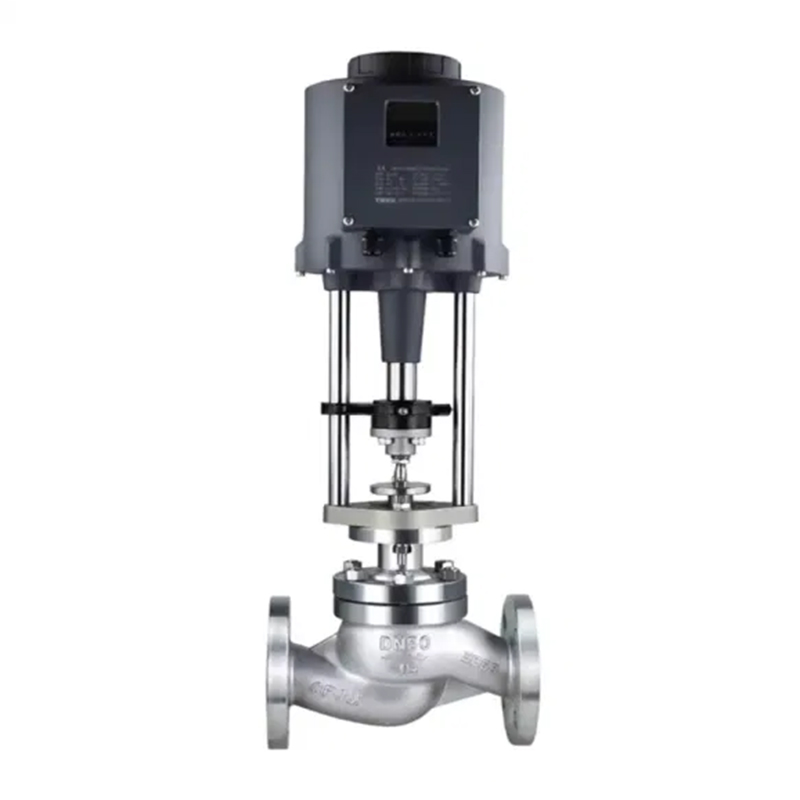

Huvudsakligen används inom industriområdet, utrustat med det nya KeyOU A8 Intelligent Valve Actuator -styrsystemet, det har kraftfulla expansionsfunktioner och tillförlitlig stabilitet.
Maximal resa | 30mm, 60mm, 100mm |
Arbetsspänning | AC220V, AC380V, AC24V, DC24 kan konfigureras som standard, andra spänningar kan väljas som valfritt |
Driftshastighet | Justerbar från 30% till 100% av den maximala driftshastigheten |
Styrsignal | Standard 4-20mA, 0-10V, Switch Quantity; Valfri RS485, Wireless (NB, Lora, 4G) |
Ventilposition återkoppling | Standard 4-20 mA, 0-10V; Valfritt RS485, Reläåterkoppling, trådlös (NB, Lora, 4G) |
Kontrollnoggrannhet | 4-20 mA standard 0,5%, justerbar 0,1%, 0-10V standard 1%, justerbar 1%-20%; 485 buss mindre än 0,03% |
Återställningsfunktion | Standardsignalavbrott, valfri avstängning |
Justeringsegenskaper | Linjär (valfri proportionell) |
Reseinställning | Automatisk reseberifiering eller digital reseinställning |
Sticka | 1000n-26000n |
Statusdisplay | LED -skärmdisplay |
Miljötemperatur | -20 ~ 70 ℃ |
Skyddsnivå | IP65 |
Skal | Hård aluminiumlegering, med elektrostatisk sprutning |
Yttre dimensioner
Anslutningsdisk | Resa | B (minsta höjd på ventilstammen) | Ventilstamfog | Elgränssnitt | ||||
En typ | 30 | 95 | M10*1.5 | M16*1.5 | ||||
B -typ | 60 | 130 | M12*1.25 | |||||
C -typ | 60 | 130 | M16*1.5 | |||||
D -typ | 100 | 160 | M20*1.5 |
Obs: Anpassning är tillgänglig för andra typer av anslutningsdiskar
Modell | Maximal reseavstånd | Sticka | Anslutningsdisk | Vikt | ||||
Adl310 | 30 | 1000N | Typ A | 12 kg | ||||
Adl320 | 30 | 2000n | Typ A | |||||
ADL330 | 30 | 3000n | Typ A | |||||
Adl350 | 30 | 5000n | Typ A, typ B Valfritt | 12 kg/13 kg | ||||
Adl365 | 30 | 6500n | Typ A \ B | |||||
ADL3100 | 30 | 10000n | Typ B | 13,2 kg | ||||
ADL3160 | 30 | 16000n | Typ C \ D | 25 kg | ||||
ADL3260 | 30 | 26000n | Typ D | |||||
ADL630 | 60 | 3000n | Typ A, typ B Valfritt | 13 kg | ||||
Adl650 | 60 | 5000n | Typ B är valfritt | |||||
Adl665 | 60 | 6500n | Typ B, typ C valfritt | |||||
ADL6100 | 60 | 10000n | Typ B, typ C valfritt | |||||
ADL6160 | 60 | 16000n | Typ C, typ D är valfria | 21,5 kg | ||||
ADL6260 | 60 | 26000n | Typ C, typ D är valfria | |||||
ADL10160 | 100 | 16000n | Typ C, typ D är valfria | 25,5 kg | ||||
ADL10260 | 100 | 26000N | Typ D |
Obs: Anpassning är tillgänglig för resor på 100 eller mer
ADL Series Model Beskrivning
Vanliga modeller: DLC310 DLC320 、 DLC330 、 DLC350 、 DLC365 、 DLC3100 、 DLC3160 、 DLC3260 、
DLC630 、 DLC650 、 DLC665 、 DLC6100 、 DLC6160 、 DLC6260 、 DLC10160 、 DLC10260
Anmärkningar:
(1) avstängningsfunktion, motsvarande att lägga till "F" efter modellen; Till exempel: DLC330F
(2) 485 Kommunikation/modbusprotokollfunktion, motsvarande att lägga till "M" efter modellen: till exempel: DLC330M
(3) Växla feedbackfunktion, motsvarande att lägga till "K" efter modellen: till exempel: DLC330K
(4) Om alla tre funktionerna ingår: till exempel: DLC330KMF
