AKML Linjär stroke justerbar intelligent elektrisk ställdon, lämplig för ventiler med linjär tryckverkan, består av AKM Intelligent Multi Turn Electric Actuator och linjär framdrivningsanordning. Acceptera standard analoga strömkontrollsignaler eller omkopplingskontrollsignaler och jämföra dem med positionssignalen för ventilens positionssensor, är utgångsaxeln för den elektriska ställdonet placerat vid positionen som motsvarar insignalen för att komplettera positioneringskontroll. Det kan också placeras i kontrollsystemets förinställda position enligt interlockkontroll eller tvåtrådskontroll.
Prestanda Data för EnKML Straight Stroke Three-Phase justerbar ställdon
Modelll | Betygsbelastning (N) | Ställdonhastighet (RPM) | Linjär hastighet (mm/s) | Valfria raka resor (mm) | Spänning (V) | Kraftfasnummer (PH) | Frekvens (Hz) | Motorkraft (Kw) | Nominell ström (A) | Arbetssystem |
Akml18 | 4000 | 24 | 1.6 | 10/16/25/40 | 380 | 3 | 50 | 0.25 | 0.76 | S4 (30%) |
6400 | 24 | 1.6 | 10/16/25/40 | 380 | 3 | 50 | 0.25 | 0.76 | S4 (30%) | |
10000 | 24 | 1.6 | 16/25/40/60 | 380 | 3 | 50 | 0.25 | 0.76 | S4 (30%) | |
16000 | 24 | 1.6 | 25/40/60/100 | 380 | 3 | 50 | 0.37 | 1.07 | S4 (30%) | |
25000 | 24 | 1.6 | 40/60/100 | 380 | 3 | 50 | 0.37 | 1.07 | S4 (30%) | |
Akml25 | 40000 | 24 | 2.8 | 40/60/100 | 380 | 3 | 50 | 0.75 | 1.99 | S4 (30%) |
50000 | 24 | 2.8 | 40/60/100 | 380 | 3 | 50 | 0.75 | 1.99 | S4 (30%) | |
80000 | 24 | 2.8 | 40/60/100 | 380 | 3 | 50 | 1.1 | 2.8 | S4 (30%) |
Prestanda Data för AKSML Linjär stroke enfasreglerande ställdon
Model | Betygsbelastning (N) | Ställdonhastighet (RPM) | Linjär hastighet (mm/s) | Valfria raka resor (mm) | Spänning (V) | Kraftfasnummer (PH) | Frekvens (Hz) | Motorkraft (Kw) | Nominell ström (A) | Arbetssystem |
Akml18 | 4000 | 24 | 1.6 | 10/16/25/40 | 220 | 2 | 50 | 0.2 | 1.7 | S4 (30%) |
6400 | 24 | 1.6 | 10/16/25/40 | 220 | 2 | 50 | 0.2 | 1.7 | S4 (30%) | |
10000 | 24 | 1.6 | 16/25/40/60 | 220 | 2 | 50 | 0.2 | 1.7 | S4 (30%) | |
16000 | 24 | 1.6 | 25/40/60/100 | 220 | 2 | 50 | 0.2 | 1.7 | S4 (30%) | |
Akml25 | 25000 | 24 | 2.8 | 40/60/100 | 220 | 2 | 50 | 0.9 | 6.5 | S4 (30%) |
40000 | 24 | 2.8 | 40/60/100 | 220 | 2 | 50 | 1.1 | 7.7 | S4 (30%) | |
50000 | 24 | 2.8 | 40/60/100 | 220 | 2 | 50 | 1.1 | 7.7 | S4 (30%) |

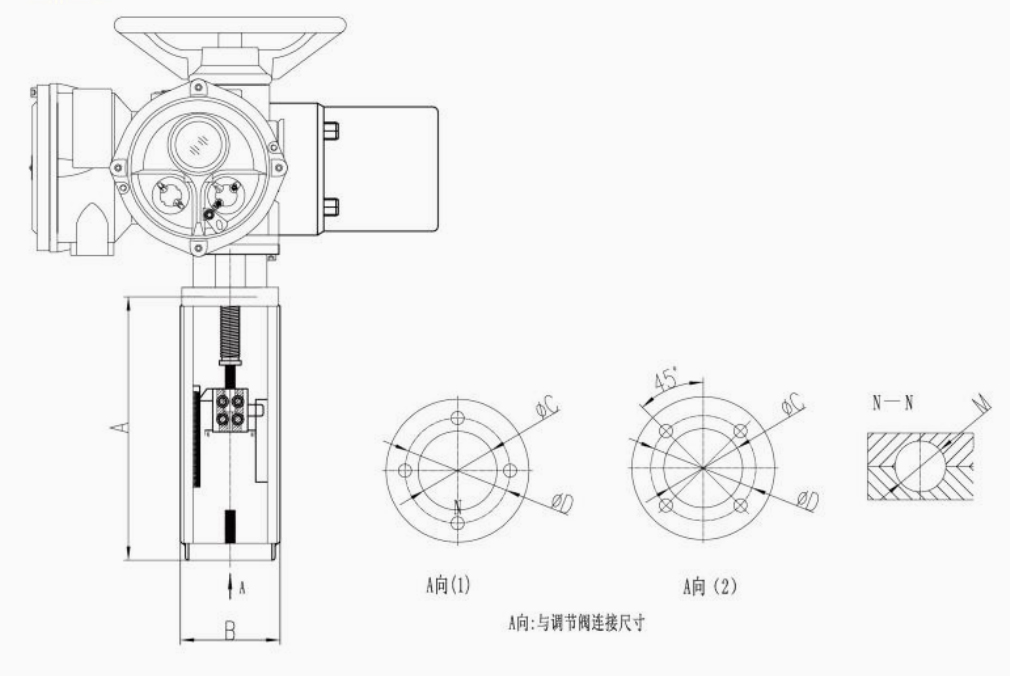

AKML Linear Actuator Structure Dimensions
Akml18
Parametrar/modell | A | B | C | D | n -φd | M |
Akml18-40 | 175 | 155 | 60 | 80 | 4 -φ10 | M10 |
Akml18-64 | 310 | 155 | 80 | 105 | 4 -φ12 | M12X1.25 |
AKML18-100 | 310 | 155 | 95 | 118 | 4 -φ14 | M16X1.5 |
Akml18-160 | 310 | 155 | 95 | 118 | 4 -φ14 | M16X1.5 |
AKML18-250 | 310 | 155 | 100 | 130 | 4 -φ18 | M20X1.5 |
AKML25-400 | 310 | 155 | 100 | 130 | 4 -φ18 | M20X1.5 |
AKML25-500 | 310 | 155 | 100 | 130 | 4 -φ18 | M24X1.53 |
